בודק כבלי רשת RJ45 RJ11 מקצועי - Network Cable Tester
בודק כבלי רשת (Network Cable Tester) מאפשר לבדוק במהירות ובקלות כבלי רשת מסוג RJ45, כבלי Ethernet, כבלי LAN וכן כבלי טלפון RJ11. המכשיר מסייע לאתר תקלות בחיווט, לזהות נתקים, קצרים או חיבורים שגויים, ומתאים הן לשימוש מקצועי והן לשימוש ביתי.

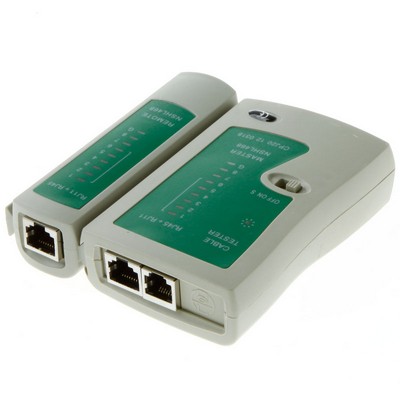

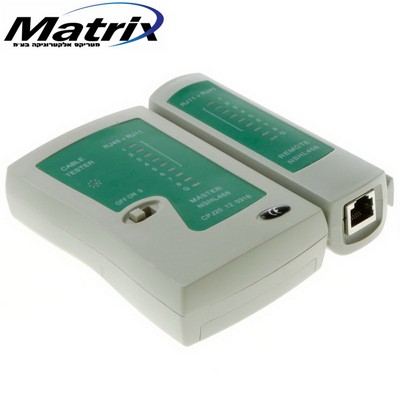

הבודק כולל יחידה ראשית ויחידה מרוחקת (Remote), המאפשרות לבדוק גם כבלים שכבר הותקנו בקירות, בתעלות תקשורת או בארונות תקשורת, ללא צורך בפירוק הכבל.
יתרונות עיקריים
- מתאים לבדיקת כבלי רשת RJ45
- מתאים לבדיקת כבלי Ethernet ו-LAN
- תומך גם בכבלי טלפון RJ11
- יחידה מרוחקת לבדיקת כבלים המותקנים בקירות
- זיהוי נתקים, קצרים וחיווט שגוי
- בדיקה מהירה של כל שמונת הגידים בכבל רשת
- בדיקה של ארבעת הגידים בכבלי RJ11
- נוריות LED ברורות להצגת תוצאות הבדיקה
- הפעלה באמצעות סוללת 9V (אינה כלולה כברירת מחדל)
- מבנה קומפקטי ונוח לנשיאה

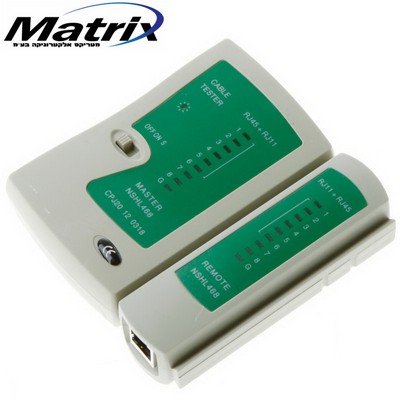

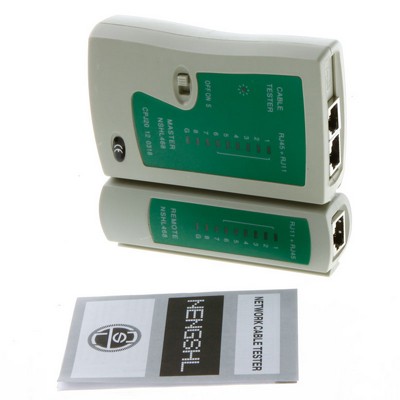

מבנה המכשיר
היחידה הראשית:
- כוללת 10 נוריות חיווי ובקרה.
- מופעלת באמצעות סוללת 9V.
- מאפשרת בדיקת כבלי רשת עם מחבר RJ45.
- מאפשרת בדיקת כבלי טלפון עם מחבר RJ11.
יחידת הקצה המרוחקת:
- כוללת 9 נוריות חיווי.
- אינה מצריכה סוללה או מקור מתח נפרד.
- מאפשרת לבדוק כבלים המותקנים בקירות, בתעלות תקשורת ובארונות תקשורת.
שלושה מצבי עבודה
- OFF – המכשיר כבוי.
- ON – המכשיר פועל ומריץ בדיקה על כל החיבורים.
- S – בדיקה איטית, עם מעבר איטי בין הגידים השונים לצורך זיהוי נוח יותר של סדר החיווט.
אופן השימוש ובדיקת הכבל
לבדיקת כבל רשת יש לחבר קצה אחד של הכבל ליחידה הראשית ואת הקצה השני ליחידת הקצה המרוחקת. לאחר החיבור יש להעביר את המתג למצב ON לבדיקה רגילה ומהירה, או למצב S לבדיקה איטית.
כאשר כבל רשת תקין, הנוריות 1–8 יידלקו בזו אחר זו בסדר רץ, הן ביחידה הראשית והן ביחידת הקצה. סדר זהה של הנוריות בשתי היחידות מעיד שכל שמונת הגידים מחוברים בהתאם.
אם אחת מנוריות החיווי אינה נדלקת ומתבצעת דליגה מעליה, הדבר מצביע על כך שהגיד המיוצג על ידי אותה נורית אינו מחובר כראוי. אם הנוריות נדלקות בסדר שונה בשתי היחידות, הדבר עשוי להעיד על חיווט שגוי או על החלפה בין גידים.
נורית G מיועדת לבדיקת המיגון וההארקה בכבלי רשת מסוככים. הנורית תידלק בירוק כאשר נעשה שימוש בכבל מסוכך והמיגון מחובר כראוי. בכבל רשת רגיל ולא מסוכך, אי-הדלקת נורית G היא תקינה ואינה מצביעה על תקלה.
בבדיקת כבל טלפון RJ11 יידלקו רק הנוריות המתאימות לגידים הפעילים בכבל, בהתאם למבנה ולמספר הגידים המחוברים בו.
מתאים במיוחד עבור
- טכנאי מחשבים
- מתקיני רשתות תקשורת
- מתקיני מצלמות אבטחה
- חשמלאים
- מחלקות IT
- אנשי תקשורת
- משתמשים ביתיים
מפרט טכני
- מחברים נתמכים: RJ45 ו-RJ11
- מתאים לבדיקת כבלי רשת, Ethernet, LAN וכבלי טלפון
- יחידה ראשית עם 10 נוריות חיווי ובקרה
- יחידת קצה מרוחקת עם 9 נוריות חיווי
- יחידת הקצה אינה מצריכה סוללה
- מצבי עבודה: OFF / ON / S
- בדיקת שמונת הגידים בכבל רשת
- נורית G לבדיקת מיגון והארקה בכבל מסוכך
- אספקת מתח ליחידה הראשית: סוללת 9V
- ניתן לבחור בעת ההזמנה מוצר ללא סוללה או בתוספת סוללת 9V
שאלות ותשובות
האם הבודק מתאים לכל סוגי כבלי הרשת?
כן. הבודק מתאים לכל כבלי הרשת הסטנדרטיים בעלי מחבר RJ45, לרבות CAT5, CAT5e, CAT6, CAT6A, CAT7 ו-CAT8. בנוסף, הוא תומך גם בבדיקת כבלי טלפון עם מחבר RJ11.
האם ניתן לבדוק כבלים שכבר מותקנים בקיר?
כן. היחידה המרוחקת (Remote) מאפשרת לבדוק גם כבלים שכבר הותקנו בקירות, בתעלות תקשורת ובארונות תקשורת, ללא צורך בפירוק הכבל.
האם המכשיר דורש סוללה?
כן. היחידה הראשית מופעלת באמצעות סוללת 9V. יחידת הקצה המרוחקת אינה דורשת סוללה או מקור מתח נפרד.
כיצד ניתן לדעת שהכבל תקין?
בכבל רשת תקין יידלקו הנוריות 1–8 בזו אחר זו ובאותו סדר הן ביחידה הראשית והן ביחידת הקצה. בכבלים מסוככים (STP/FTP) תידלק גם נורית G, המעידה על תקינות המיגון וההארקה.
למי מתאים בודק כבלי הרשת?
המכשיר מתאים לטכנאי מחשבים, מתקיני רשתות תקשורת, חשמלאים, מתקיני מצלמות אבטחה, מחלקות IT וגם למשתמשים ביתיים המעוניינים לבדוק במהירות ובקלות את תקינותם של כבלי רשת וכבלי טלפון.
