בודק כבלי רשת (Network Cable Tester) המיועד לבדיקת כבלי Ethernet, כבלי LAN וכבלי אינטרנט בעלי מחבר RJ45. הבודק מתאים לכבלי רשת מסוג CAT5, CAT5e, CAT6, CAT6A, CAT7 ו-CAT8 המצוידים במחברי RJ45, ותומך בנוסף גם בבדיקת כבלי טלפון RJ11, כבלי USB (כבלי USB-A ל-USB-B) וכבלים קואקסיאליים עם מחבר BNC.
זהו כלי עבודה שימושי לטכנאי מחשבים, מתקיני רשתות וטלפוניה, מתקיני מצלמות אבטחה, אנשי תחזוקה ומעבדות שירות. הבדיקה מתבצעת בקלות באמצעות לחיצה אחת, ותוצאותיה מוצגות באמצעות נוריות החיווי שעל גבי המכשיר ובאמצעות צפצוף קולי.
בדיקת כבלי רשת RJ45 מסוג CAT5, CAT6, CAT7 ו-CAT8
המכשיר מתאים לבדיקת רציפות וסדר החיווט בכבלי רשת בעלי מחבר RJ45, לרבות כבלי CAT5, CAT5e, CAT6, CAT6A, CAT7 ו-CAT8. ניתן להשתמש בו לבדיקת כבלי Ethernet, כבלי LAN וכבלי אינטרנט המשמשים ברשתות מחשבים ביתיות, משרדיות ומקצועיות.
הבודק מאפשר לזהות את מצב החיבור של הגידים והפינים בין שני קצות הכבל, ולבדוק אם הכבל מחווט בצורה ישרה, מוצלבת או שגויה.
- SHORT – קצר בין גידים או פינים.
- CONNECTED – הכבל מחובר ומחווט באופן תקין.
- NON-PARALLEL – סדר הפינים בשני קצות הכבל אינו זהה, כגון בכבל מוצלב או בחיווט שגוי.
- NO CONNECTION – נתק או חוסר חיבור בכבל.
נוריות הפינים מאפשרות לזהות את סדר החיבורים ולבדוק את הפינים 1–8, וכן את חיבור הסיכוך בהתאם לסוג הכבל והמחברים.
חשוב לציין: המכשיר בודק את תקינות החיווט והרציפות בכבל, אך אינו מודד את מהירות התעבורה, רוחב הפס או עמידת הכבל בביצועי קטגוריית התקשורת המוצהרת.
בדיקת כבלי טלפון RJ11 וכבלי USB
בנוסף להיותו בודק כבל רשת RJ45, המכשיר מאפשר לבדוק גם כבלי טלפון בעלי מחבר RJ11 וכבלי USB (USB-A ל USB-B) ניתן לזהות קצר, נתק, חיבור תקין או סדר פינים שאינו תואם בין שני קצות הכבל.
בדיקת כבלים קואקסיאליים עם מחבר BNC

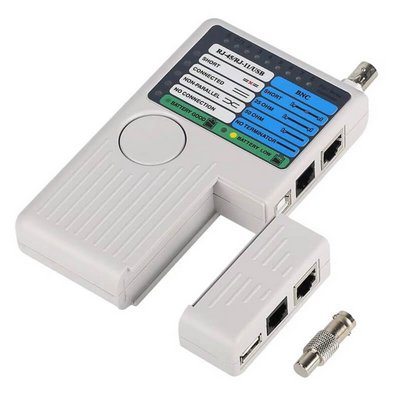

בחלק העליון של יחידת הבסיס נמצא מחבר BNC המיועד לבדיקת כבלים קואקסיאליים. המכשיר מספק חיווי לגבי מצב הכבל והסיומת המחוברת אליו.
- זיהוי קצר בכבל הקואקסיאלי.
- זיהוי סיומת של 25 אוהם.
- זיהוי סיומת של 50 אוהם.
- חיווי כאשר לא מחוברת סיומת לכבל.
החיווי מתייחס למצבי הסיומת הנתמכים במכשיר ואינו מהווה מדידת התנגדות רציפה כמו במד אוהם או במולטימטר.
יחידת קצה נשלפת לבדיקת כבלים מותקנים

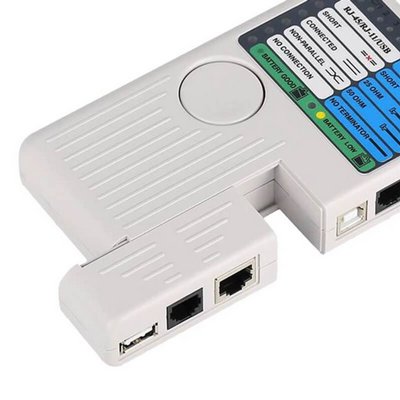

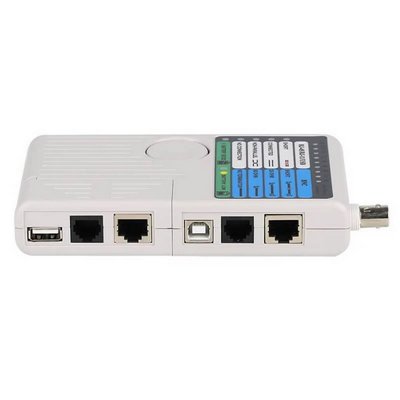

המכשיר מורכב מיחידת בסיס הכוללת את לוח התצוגה והחיווי, ומיחידת קצה נשלפת שאליה מחברים את הקצה השני של הכבל.
ניתן לנתק את יחידת הקצה מגוף המכשיר, ולכן אפשר לבדוק גם כבלים שכבר הותקנו בקירות, בתעלות תקשורת, בארונות תקשורת או בין חדרים שונים, כאשר שני קצות הכבל אינם נמצאים באותו מקום.
אופן השימוש
- חברו קצה אחד של הכבל לשקע המתאים ביחידת הבסיס.
- חברו את הקצה השני של הכבל ליחידת הקצה הנשלפת.
- לחצו על לחצן הבדיקה הגדול שבחזית המכשיר.
- בדקו את נוריות החיווי והאזינו לצפצוף שמפיק המכשיר.
- השוו את התוצאה לסימונים שעל לוח התצוגה כדי לזהות חיבור תקין, קצר, נתק או סדר חיבורים שאינו מקביל.
לבדיקת כבל קואקסיאלי יש לחבר את הכבל למחבר ה־BNC ולבדוק את החיווי המתאים למצב הכבל או לסיומת המחוברת אליו.
חיווי מצב הסוללה
המכשיר כולל נוריות חיווי המאפשרות לבדוק גם את מצב הסוללה:
- BATTERY GOOD – הסוללה תקינה ומספקת מתח מתאים להפעלת המכשיר.
- BATTERY LOW – הסוללה חלשה ומומלץ להחליפה.
יתרונות עיקריים
- בודק כבלי רשת RJ45 מקצועי ונוח לשימוש.
- מתאים לכבלי CAT5, CAT5e, CAT6, CAT6A, CAT7 ו-CAT8 בעלי מחברי RJ45.
- מתאים לבדיקת כבלי Ethernet, LAN וכבלי אינטרנט.
- תומך גם בכבלי טלפון RJ11.
- מתאים לבדיקת כבלי USB (USB-A ל USB-B)
- מתאים לכבלים קואקסיאליים עם מחבר BNC.
- זיהוי קצר, נתק וחיבור תקין.
- בדיקת סדר הפינים והחיווט.
- זיהוי כבל ישר, מוצלב או חיבור שאינו מקביל.
- חיווי באמצעות נוריות LED וצפצוף קולי.
- יחידת קצה נשלפת לבדיקת כבלים שכבר הותקנו.
- חיווי סוללה תקינה או חלשה.
- הפעלה פשוטה באמצעות לחיצה אחת.
- כולל נרתיק אחסון ונשיאה.
- כולל הוראות שימוש בעברית.
מתאים במיוחד עבור
- טכנאי מחשבים ורשתות.
- מתקיני תשתיות תקשורת.
- מתקיני מערכות טלפוניה.
- מתקיני מצלמות אבטחה ומערכות CCTV.
- טכנאי אלקטרוניקה ומעבדות שירות.
- מחלקות IT ואנשי תחזוקה.
- משתמשים מקצועיים הזקוקים לבדיקת מספר סוגי כבלים באמצעות מכשיר אחד.
מפרט טכני
- סוגי חיבורים נתמכים: RJ45, RJ11, USB ו-BNC.
- תמיכה בכבלי רשת בעלי מחברי RJ45.
- בדיקת רציפות וסדר חיבור הפינים.
- זיהוי קצר, נתק, חיבור תקין וחיבור שאינו מקביל.
- זיהוי כבל ישר או מוצלב.
- בדיקת כבלים קואקסיאליים וסיומות בהתאם לחיווי המכשיר.
- חיווי תוצאות באמצעות נוריות LED וצפצוף קולי.
- יחידת קצה נשלפת.
- חיווי סוללה תקינה או חלשה.
- אספקת מתח: סוללת 9V (לא כלול)
- סוללה אינה כלולה.
תכולת האריזה
- יחידת בסיס של מולטי־טסטר לכבלים.
- יחידת קצה נשלפת.
- נרתיק אחסון ונשיאה.
- הוראות שימוש בעברית (דיגיטלי להורדה מהאתר)
שאלות ותשובות
האם הבודק מתאים לכל סוגי כבלי הרשת?
הבודק מתאים לכבלי רשת בעלי מחבר RJ45, לרבות כבלי CAT5, CAT5e, CAT6, CAT6A, CAT7 ו-CAT8. הוא מתאים לבדיקת רציפות וסדר החיווט בכבלי Ethernet, LAN וכבלי אינטרנט, אך אינו בודק את מהירות הכבל או מאמת את ביצועי הקטגוריה.
האם ניתן להשתמש בו בתור בודק כבל CAT6?
כן. ניתן לבדוק באמצעותו כבל CAT6 או CAT6A בעל מחברי RJ45, לזהות נתק, קצר, חיווט שגוי ולבדוק את סדר הפינים בין שני קצות הכבל.
האם ניתן לבדוק כבלים שכבר מותקנים בקיר?
כן. יחידת הקצה ניתנת לניתוק מיחידת הבסיס, ולכן ניתן לחבר כל יחידה לקצה אחר של כבל המותקן בקיר, בתעלה, בארון תקשורת או בין חדרים שונים.
אילו תקלות ניתן לזהות בכבלי RJ45, RJ11 ו-USB?
המכשיר מאפשר לזהות קצר, נתק, חיבור תקין, חיווט שגוי וסדר פינים שאינו מקביל, וכן לזהות אם כבל רשת מחווט בצורה ישרה או מוצלבת.
מה ניתן לבדוק בכבל קואקסיאלי עם מחבר BNC?
ניתן לזהות קצר בכבל, סיומת של 25 אוהם או 50 אוהם וכן מצב שבו לא מחוברת סיומת.
כיצד מוצגות תוצאות הבדיקה?
תוצאות הבדיקה מוצגות באמצעות נוריות החיווי שעל גבי המכשיר ובאמצעות צפצוף קולי.
האם המכשיר דורש סוללה?
כן. המכשיר מופעל באמצעות סוללת 9V שאינה כלולה באריזה. המכשיר כולל חיווי המתריע כאשר הסוללה חלשה.
האם מצורפות הוראות שימוש?
כן. המוצר מסופק עם הוראות שימוש בעברית ועם נרתיק אחסון ונשיאה.
בודק כבלי רשת וכלי בדיקה למגוון כבלי תקשורת
למי שמחפש בודק כבל רשת, בודק RJ45, בודק CAT6, טסטר רשת או Network Cable Tester, מכשיר זה מספק פתרון מקצועי ונוח לבדיקת תקינות החיווט בכבלי רשת נפוצים. התמיכה הנוספת בכבלי RJ11, USB וכבלים קואקסיאליים BNC הופכת אותו לכלי עבודה רב־שימושי עבור טכנאים, מתקינים ואנשי תקשורת.
