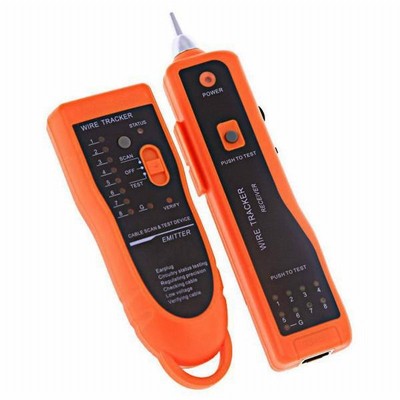

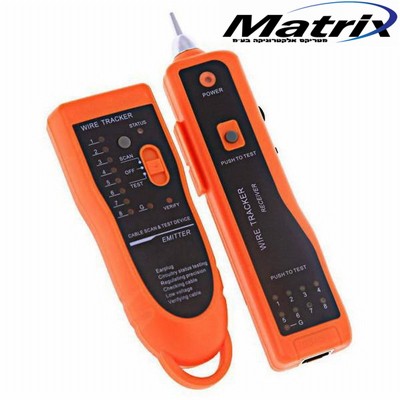

צלצלן ומאתר כבלי רשת וטלפון (Wire Tracker) המשלב במכשיר אחד שתי פונקציות שימושיות: איתור ומעקב אחר כבלי תקשורת, וכן בדיקת חיווט ותקינות של כבלי רשת RJ45 וכבלי טלפון RJ11. המכשיר מתאים לטכנאי מחשבים, מתקיני רשתות וטלפוניה, מתקיני מצלמות אבטחה, אנשי תחזוקה ומחלקות IT.
באמצעות המכשיר ניתן לאתר במהירות כבל מסוים מתוך קבוצת כבלים לאחר התקנה או השחלה, לזהות את קצה הכבל הרצוי בארון תקשורת, ולעקוב אחר כבלי רשת וטלפון גם כאשר הסימון המקורי שלהם אינו ידוע.
איתור כבלי רשת וטלפון באמצעות צלצלן
לצורך איתור הכבל מחברים את יחידת הבסיס לקצה אחד של הכבל. יחידת הבסיס משגרת אות חשמלי לאורך הכבל, והאות מזוהה באמצעות יחידת הגשש – הפרוב.
כאשר הפרוב קולט את האות החשמלי בקצה השני של הכבל, הוא משמיע צפצוף ומספק גם חיווי באמצעות נורית LED. כך ניתן לזהות את הכבל המבוקש במהירות מתוך מספר כבלים סמוכים.
הפרוב רגיש מאוד ומסוגל לזהות את האות גם ללא מגע ישיר בכבל. תכונה זו שימושית במיוחד בעת עבודה בארונות תקשורת, בצמות כבלים, בתעלות תקשורת ובמקומות שבהם קיימים מספר כבלים זה לצד זה.
מתאים לאיתור כבלים באורך של עד 330 מטר
המכשיר מתאים לעבודה עם כבלי תקשורת באורך של עד 330 מטר, בהתאם לסוג הכבל, תנאי ההתקנה והסביבה שבה מתבצעת הבדיקה.
בדיקת תקינות וחיווט של כבלי RJ45 ו-RJ11
בנוסף לפונקציית איתור הכבלים, המכשיר כולל גם פונקציונליות מלאה של בודק כבלי רשת וטלפון. ניתן לבדוק את חיווט ותקינותם של כבלי רשת בעלי מחבר RJ45 ושל כבלי טלפון בעלי מחבר RJ11.
המכשיר מתאים לבדיקת כבלי רשת מסוג UTP ו-STP, ומספק חיווי על תקלות כגון נתק, קצר, סדר חיווט שגוי או חיבור שאינו תקין בין שני קצות הכבל.
ניתן להשתמש במכשיר כבודק כבלי רשת (Network Cable Tester) לבדיקת כבלי Ethernet, LAN ואינטרנט בעלי מחברי RJ45, לרבות CAT5, CAT5e, CAT6, CAT6A, CAT7 ו-CAT8. המכשיר בודק את רציפות הגידים ואת סדר החיווט, אך אינו מודד את קצב התעבורה או מאמת את ביצועי הקטגוריה של הכבל.
מאתר כבלים שימושי לארונות תקשורת ותשתיות מותקנות
יחידת הבסיס ויחידת הפרוב פועלות בנפרד, ולכן ניתן לחבר את יחידת הבסיס לקצה אחד של הכבל ולהשתמש בפרוב לאיתור הקצה השני במקום אחר. הדבר מאפשר לאתר כבלים שכבר הותקנו בקירות, בתעלות, בחדרים שונים או בארונות תקשורת.
המכשיר שימושי במיוחד כאשר יש צורך לזהות כבל מסוים מתוך מספר רב של כבלי רשת או טלפון, ללא צורך לנתק או לפרק את כל התשתית.
עבודה באמצעות צפצוף, נורית חיווי ואוזניות
הפרוב מספק חיווי קולי באמצעות צפצוף וכן חיווי באמצעות נורית LED. בנוסף, המוצר מגיע עם אוזניות, המאפשרות לשמוע את אות האיתור בצורה ברורה יותר בעת עבודה בסביבה רועשת.
יתרונות עיקריים
- משלב מאתר כבלים ובודק כבלי רשת וטלפון במכשיר אחד.
- מתאים לאיתור כבלי רשת RJ45 וכבלי טלפון RJ11.
- מאפשר לזהות כבל מסוים מתוך קבוצת כבלים.
- מתאים לאיתור כבלים בארונות תקשורת ובצמות כבלים.
- הפרוב מזהה את האות גם ללא מגע ישיר בכבל.
- מתאים לעבודה עם כבלים באורך של עד 330 מטר.
- בדיקת חיווט ותקינות של כבלי רשת RJ45.
- בדיקת כבלי רשת מסוג UTP ו-STP.
- בדיקת כבלי טלפון RJ11.
- זיהוי נתק, קצר וחיווט שגוי.
- חיווי באמצעות צפצוף ונורית LED.
- כולל אוזניות לעבודה בסביבה רועשת.
- מתאים לטכנאים, מתקינים ואנשי תחזוקה.
אופן השימוש לאיתור כבל
- חברו את יחידת הבסיס לקצה אחד של כבל הרשת או הטלפון.
- הפעילו את פונקציית שידור האות ביחידת הבסיס.
- העבירו את הפרוב בסמוך לכבלים שבצד השני של התשתית.
- הכבל שממנו מתקבל הצפצוף החזק והברור ביותר הוא הכבל המחובר ליחידת הבסיס.
- בעת עבודה בסביבה רועשת ניתן לחבר את האוזניות המצורפות.
אופן השימוש לבדיקת תקינות הכבל
- חברו קצה אחד של הכבל ליחידת הבסיס.
- חברו את הקצה השני לשקע המתאים ביחידת הקצה.
- הפעילו את מצב בדיקת הכבל.
- בדקו את סדר נוריות החיווי כדי לזהות חיבור תקין, נתק, קצר או סדר גידים שגוי.
נתונים טכניים
- חיבורים נתמכים: RJ45 ו-RJ11.
- סוגי כבלי רשת נתמכים: UTP ו-STP.
- טווח עבודה מרבי: עד 330 מטר.
- חיווי איתור: צפצוף קולי ונורית LED.
- זרם עבודה: Tester ≤ 10mA, מקלט ≥ 30mA.
- פורמט העברת האות: אות דיגיטלי.
- מתח פלט האות: 8Vp-p.
- אספקת מתח: שתי סוללות 9V.
- הסוללות אינן כלולות וניתן להוסיף אותן בעת ההזמנה.

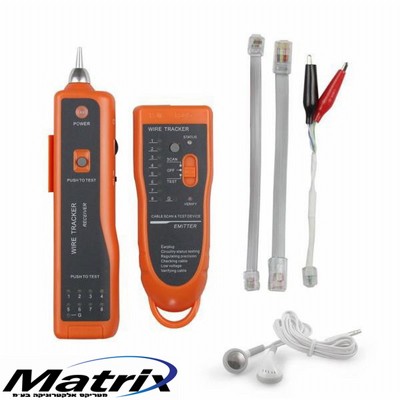

תכולת האריזה
- 1 × יחידת בסיס – משדר ובודק כבלים.
- 1 × יחידת פרוב – מקלט ומאתר כבלים.
- 1 × אוזניות באורך 90 ס"מ.
- 1 × כבל RJ11.
- 1 × כבל עם מחברי תנין.
- 1 × כבל RJ45.
שאלות ותשובות
מה ההבדל בין צלצלן לבין בודק כבלי רשת רגיל?
בודק כבלי רשת רגיל מיועד בעיקר לבדיקת רציפות וסדר החיווט. צלצלן מאפשר בנוסף לשדר אות לאורך הכבל ולאתר את הקצה השני שלו באמצעות פרוב, גם כאשר הכבל נמצא בתוך ארון תקשורת או בין כבלים רבים.
האם ניתן לאתר באמצעותו כבל מסוים בתוך ארון תקשורת?
כן. מחברים את יחידת הבסיס לקצה הידוע של הכבל ומשתמשים בפרוב כדי לזהות את הקצה המתאים בתוך ארון התקשורת או קבוצת הכבלים.
האם הפרוב חייב לגעת בכבל?
לא. הפרוב רגיש מאוד ויכול לזהות את אות האיתור גם כאשר הוא נמצא בסמוך לכבל, ללא מגע ישיר.
האם המכשיר מתאים גם לבדיקת כבלי רשת?
כן. המכשיר כולל פונקציית טסטר לבדיקת כבלי RJ45 מסוג UTP ו-STP, ומאפשר לזהות נתק, קצר, חיווט שגוי ובעיות בסדר הגידים.
האם הבודק מתאים לכל סוגי כבלי הרשת?כן. המכשיר מתאים לבדיקת רציפות וסדר החיווט של כל כבלי הרשת בעלי מחברי RJ45, לרבות CAT5, CAT5e, CAT6, CAT6A, CAT7 ו-CAT8. הוא אינו בודק את מהירות הכבל או מאמת את ביצועי קטגוריית התקשורת.
האם המכשיר מתאים גם לכבלי טלפון?
כן. המכשיר מתאים לאיתור ולבדיקת כבלי טלפון עם מחבר RJ11.
האם ניתן לאתר כבלים שכבר הותקנו בקיר?
ניתן לזהות את קצותיו של כבל שכבר הותקן, כל עוד קיימת גישה לשני קצות הכבל. יכולת המעקב אחר מסלול הכבל עצמו תלויה בעומק ההתקנה, בחומרי הקיר, בסוג הכבל ובהפרעות הקיימות בסביבה.
מהו אורך הכבל המרבי שניתן לבדוק או לאתר?
המכשיר מיועד לעבודה עם כבלים באורך של עד 330 מטר, בהתאם לסוג הכבל ולתנאי ההתקנה.
האם ניתן להשתמש במכשיר בסביבה רועשת?
כן. המוצר כולל אוזניות, המאפשרות לשמוע את אות האיתור בצורה ברורה יותר גם בסביבת עבודה רועשת.
אילו סוללות נדרשות להפעלת המכשיר?
המכשיר פועל באמצעות שתי סוללות 9V. הסוללות אינן כלולות באריזה, וניתן להוסיף אותן בעת ההזמנה.
צלצלן ומאתר כבלי רשת לשימוש מקצועי
למי שמחפש צלצלן, מאתר כבלים, מאתר כבלי רשת, Wire Tracker או Cable Tracer, מכשיר זה מספק פתרון יעיל לאיתור כבלי RJ45 ו-RJ11, לזיהוי כבלים בארונות תקשורת ולבדיקת תקינות החיווט. השילוב בין איתור כבלים, בדיקת רציפות, חיווי קולי ותמיכה בכבלי רשת וטלפון הופך אותו לכלי שימושי במיוחד עבור טכנאים ומתקיני תשתיות תקשורת.
