כבל מתאם מקצועי USB ו-USB-C ל-RS232, RS422 ו-RS485

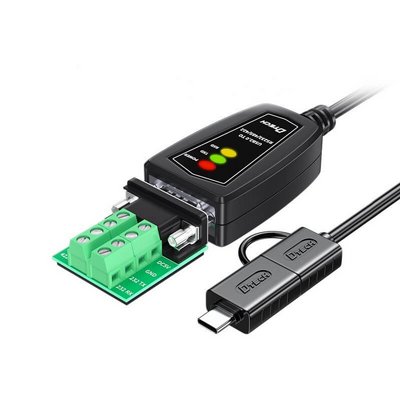

כבל מתאם DTECH IOT5068A מאפשר לחבר מחשב עם יציאת USB-A או USB Type-C לציוד המבוסס על תקשורת טורית מסוג RS232, RS422 או RS485.

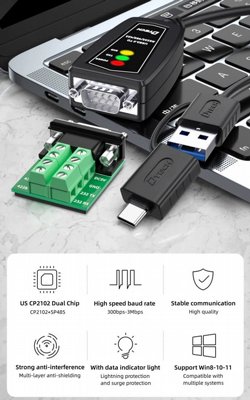

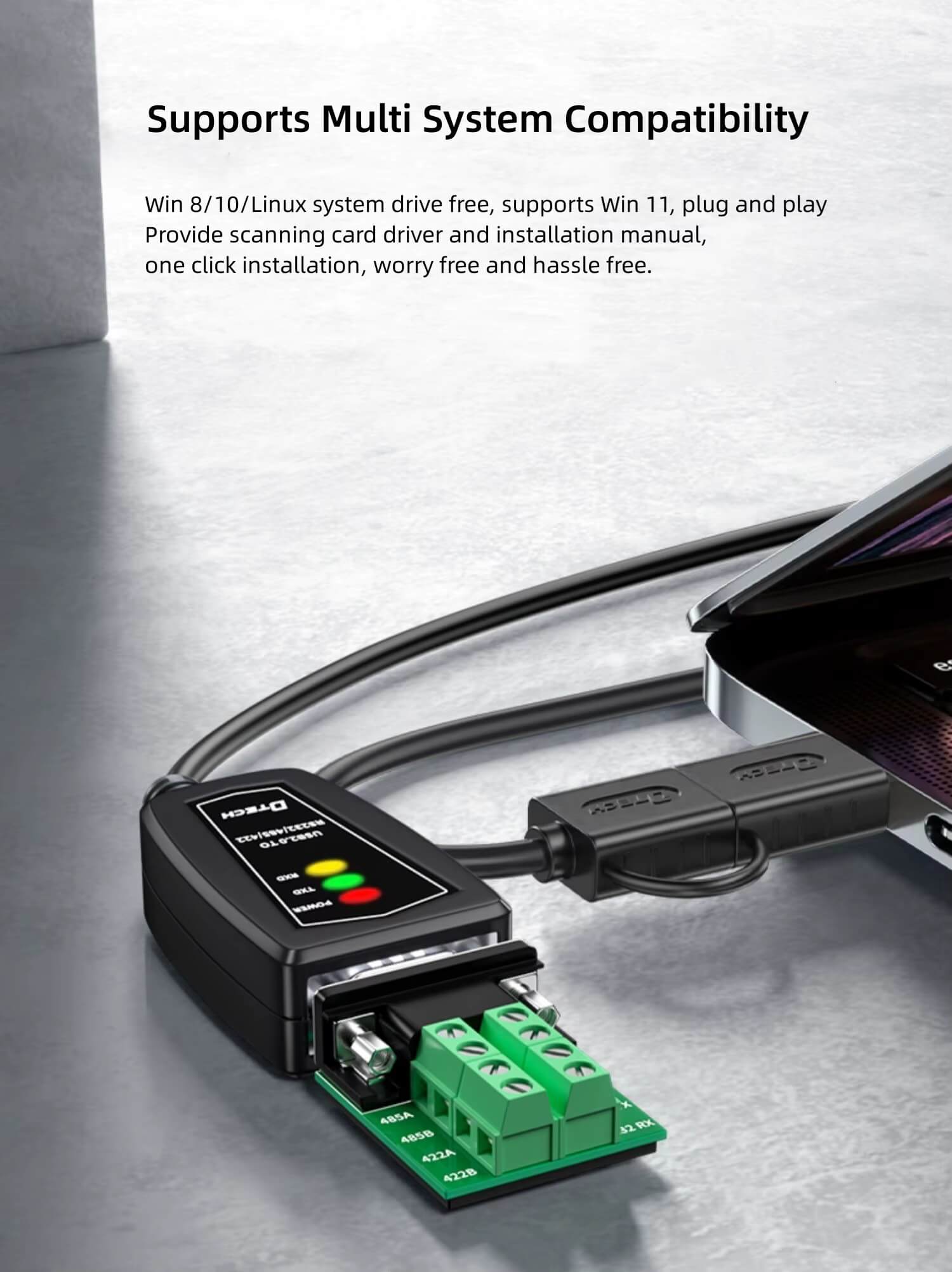

המתאם כולל מחבר USB-A מובנה ומתאם USB Type-C המחובר לכבל, כך שניתן להשתמש באותו מוצר הן עם מחשבים בעלי חיבור USB רגיל והן עם מחשבים ניידים חדשים הכוללים USB-C בלבד.

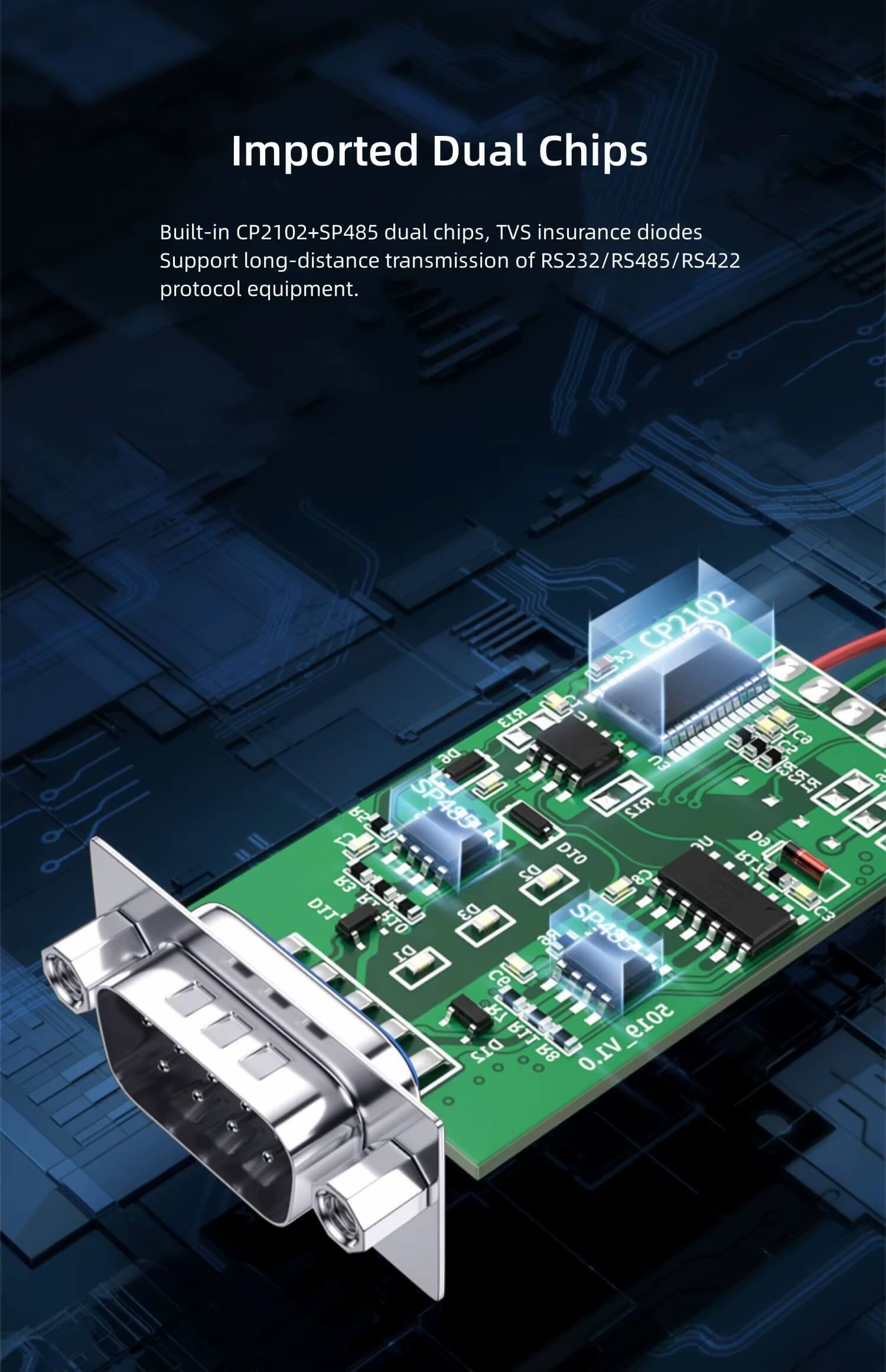

המוצר מבוסס על מערך שבבים כפול הכולל CP2102 ו-SP485, ומספק תקשורת יציבה ואמינה עם בקרי PLC, ציוד אוטומציה, מערכות בקרה, ציוד מדידה, משקלים אלקטרוניים, קופות, מסופי שירות וציוד תעשייתי נוסף.

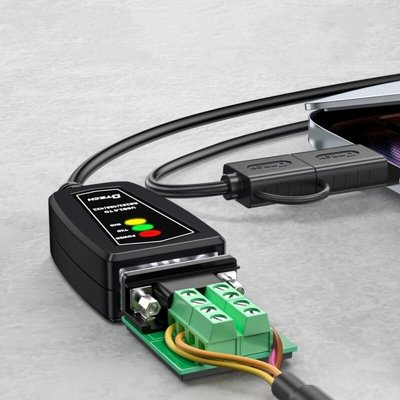

חיבור RS232 מתבצע באמצעות מחבר DB9 זכר, ואילו לחיבורי RS422 ו-RS485 מצורף טרמינל הברגה נשלף המאפשר חיווט נוח ללא צורך בהלחמה. הטרמינל כולל גם חיבורים עבור TX ו-RX של RS232 לצורך יישומים שבהם נדרשים אותות התקשורת הבסיסיים בלבד.

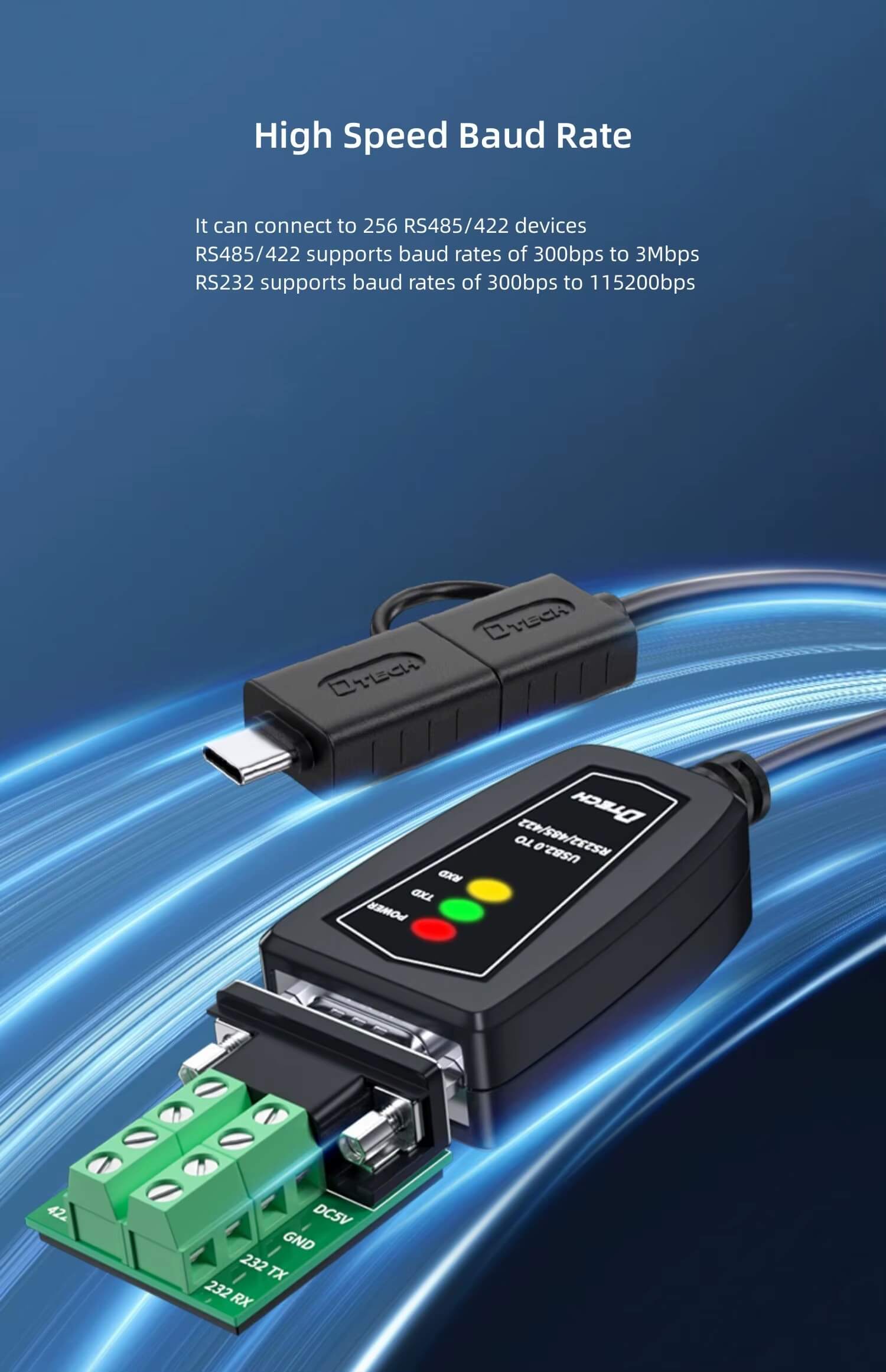

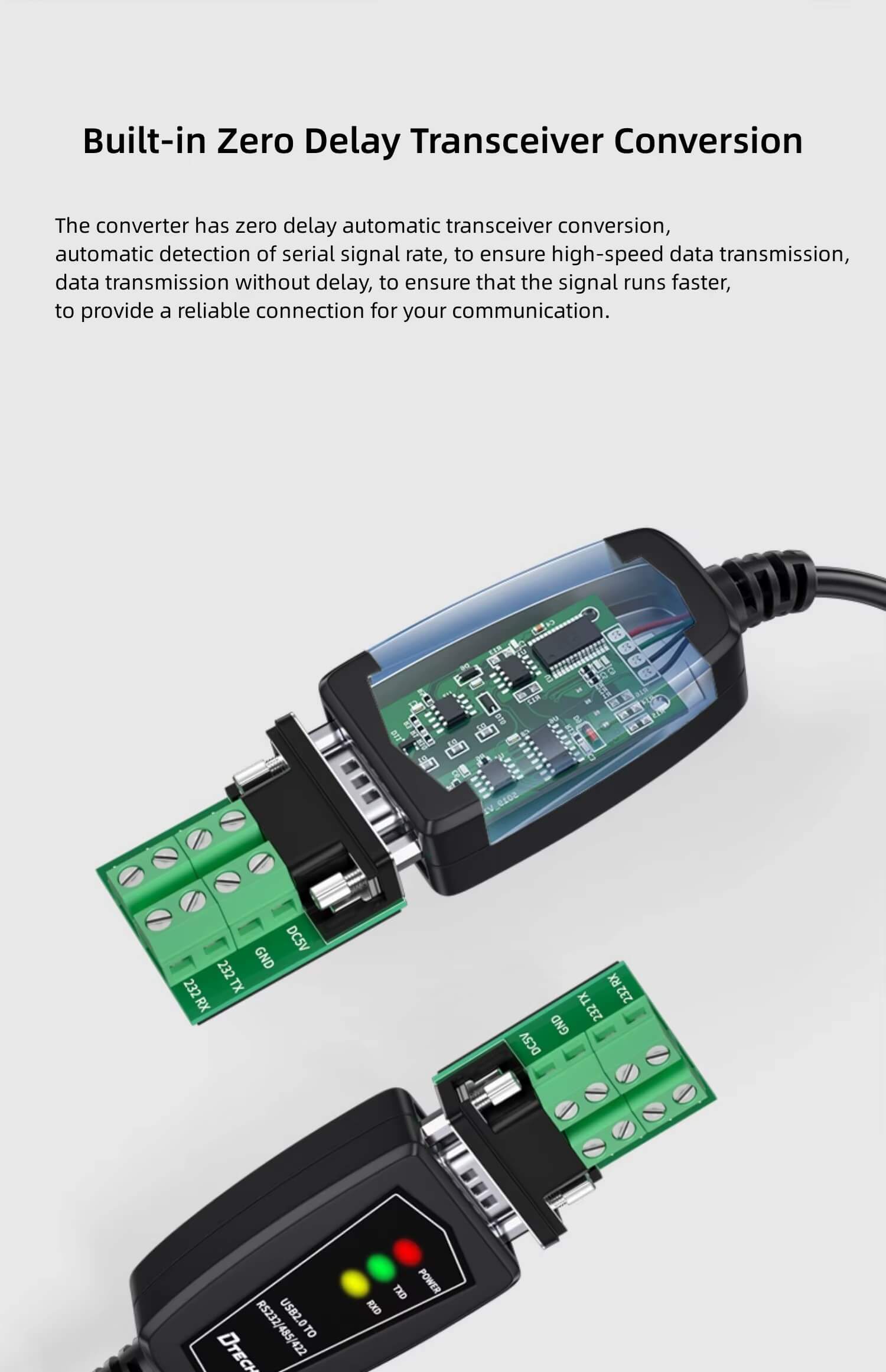

המתאם תומך בקצבי תקשורת של עד 115200bps בחיבור RS232 ועד 3Mbps בחיבורי RS422 ו-RS485. מנגנון השליטה האוטומטי בכיוון התקשורת מאפשר עבודה ב-RS485 ללא צורך בשינוי ג'אמפרים או בשליטה ידנית באמצעות אות RTS.

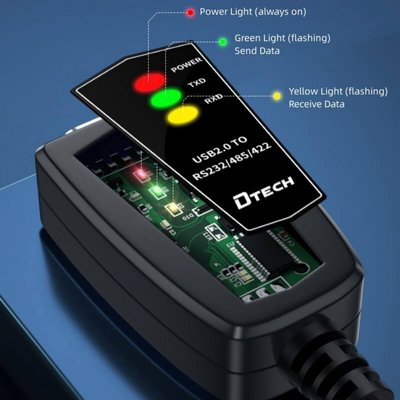

שלוש נורות חיווי מאפשרות לעקוב בקלות אחר מצב ההפעלה, שידור הנתונים וקבלת הנתונים: נורת Power, נורת TXD ונורת RXD.

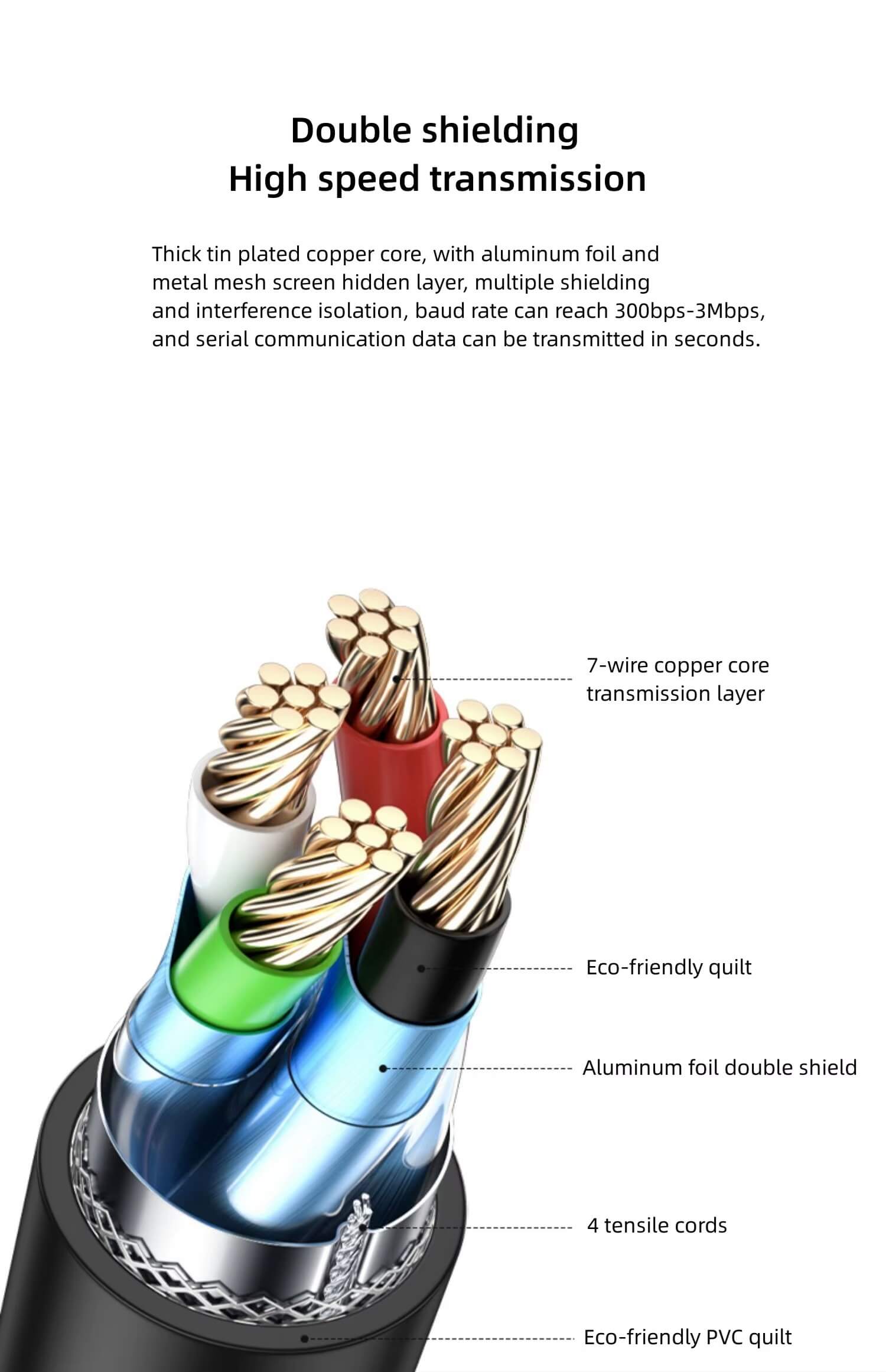

אורך הכבל הוא 1.5 מטר, והוא מקבל את אספקת החשמל הדרושה ישירות מחיבור ה-USB ללא צורך בספק כוח חיצוני.
יתרונות מרכזיים
- מתאם משולב ל-RS232, RS422 ו-RS485 במוצר אחד.
- מתאים למחשבים עם USB-A או USB Type-C.
- שבבים כפולים CP2102 ו-SP485 לתקשורת יציבה ואמינה.
- מחבר DB9 זכר לתקשורת RS232 מלאה.
- טרמינל הברגה נשלף לחיבור נוח של RS422 ו-RS485.
- תמיכה בקצב של עד 3Mbps ב-RS422 וב-RS485.
- תמיכה בקצב של עד 115200bps ב-RS232.

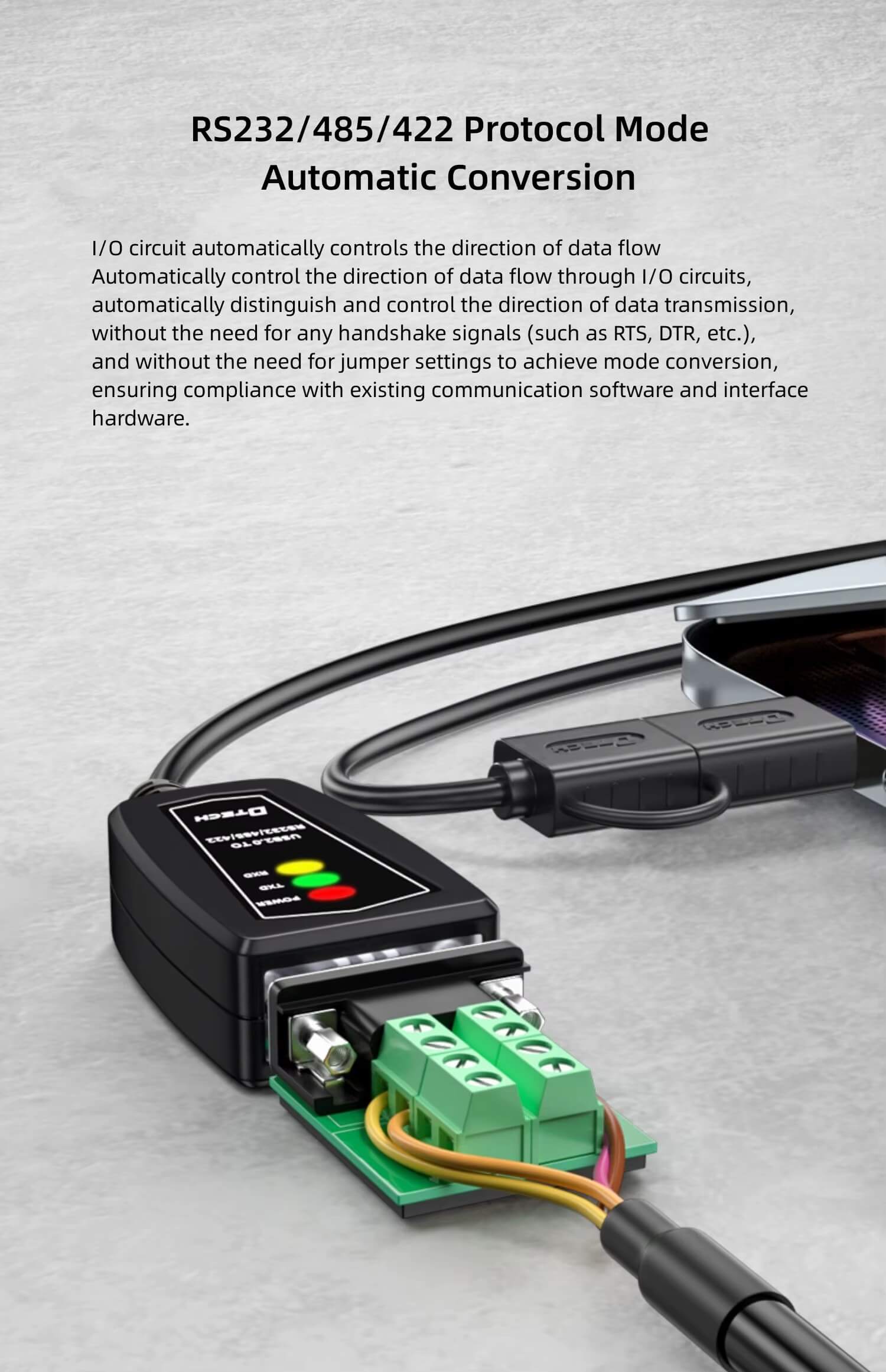

- שליטה אוטומטית בכיוון זרימת הנתונים ב-RS485.
- אין צורך בג'אמפרים או בהגדרת RTS ידנית לצורך מעבר בין שידור לקליטה.
- נורות חיווי עבור Power, TXD ו-RXD.

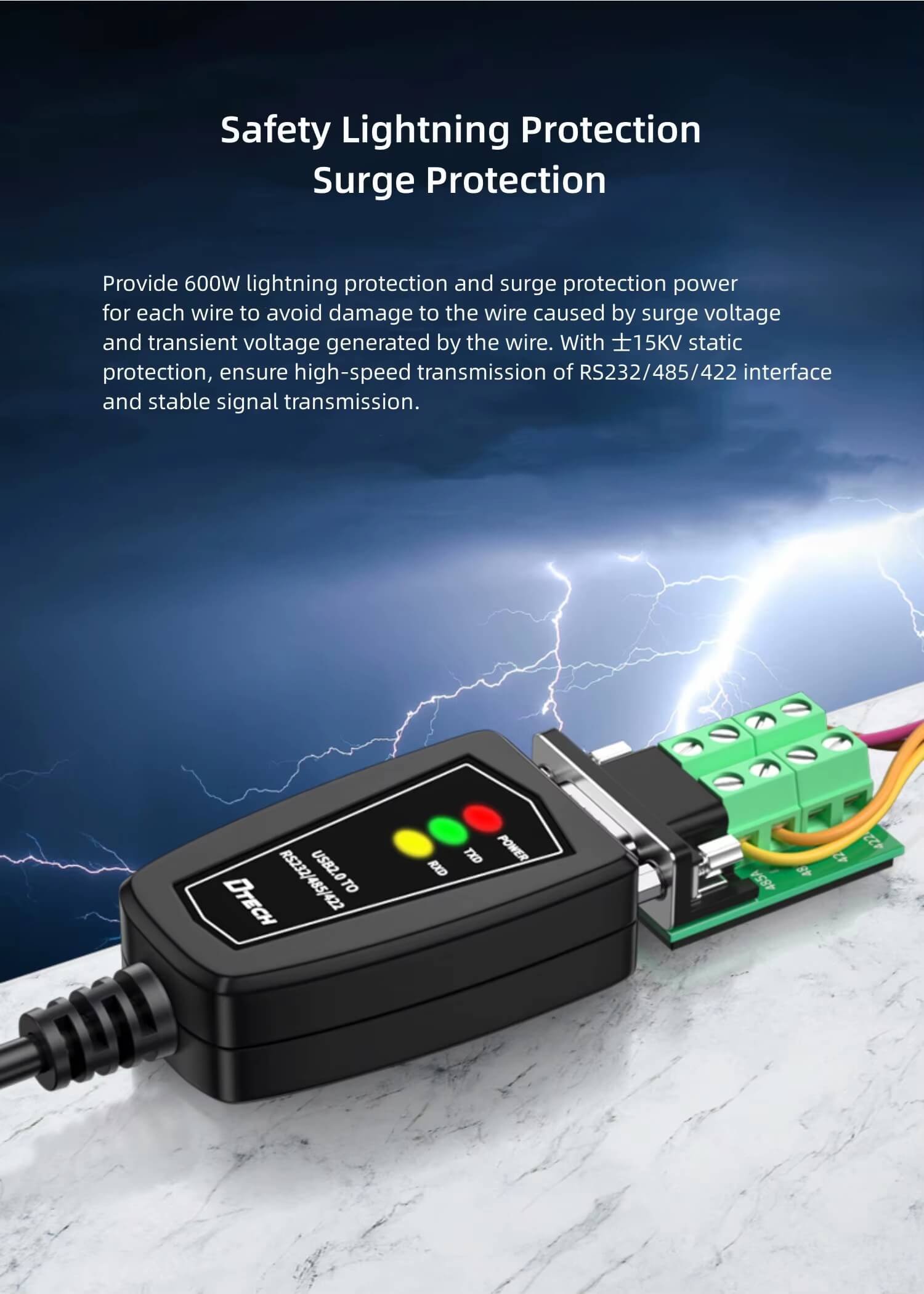

- הגנת TVS מפני פריקות אלקטרוסטטיות ונחשולי מתח.
- הזנה ישירות מחיבור USB ללא ספק כוח חיצוני.
- אורך כבל 1.5 מטר לעבודה נוחה.
- מתאים למערכות Windows ול-Linux.
מפרט טכני
| מאפיין | מפרט |
|---|
| יצרן |
DTECH |
| דגם |
IOT5068A |
| סוג המוצר |
כבל מתאם USB לתקשורת טורית |
| תקנים נתמכים |
RS232, RS422, RS485 לפי תקני EIA/TIA |
| חיבור למחשב |
USB-A או USB Type-C |
| חיבור RS232 |
DB9 זכר, 9 פינים |
| חיבור RS422 / RS485 |
טרמינל הברגה נשלף |
| שבבים |
CP2102 + SP485 |
| קצב תקשורת RS232 |
300bps עד 115200bps |
| קצב תקשורת RS422 / RS485 |
300bps עד 3Mbps |
| אותות RS232 במחבר DB9 |
DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS, RI |
| אותות RS485 |
T/R+, T/R-, GND |
| אותות RS422 |
T/R+, T/R-, RXD+, RXD-, GND |
| מצב עבודה RS485 |
Half Duplex עם שליטה אוטומטית בכיוון התקשורת |
| מצב עבודה RS422 |
Full Duplex |
| נורות חיווי |
Power, TXD, RXD |
| הגנות |
דיודות TVS להגנה מפני ESD ונחשולי מתח |
| אספקת מתח |
דרך חיבור USB |
| מתח עבודה |
5V |
| מערכות הפעלה |
Windows 11, Windows 10, Windows 8/8.1, Windows 7, Windows Server 2008, Windows XP, Windows Vista ו-Linux |
| אורך הכבל |
1.5 מטר |
| צבע |
שחור |
| חומר המארז |
ABS הנדסי |
חיבורי טרמינל ההברגה
טרמינל ההברגה המצורף מאפשר חיבור נוח של קווי התקשורת בהתאם לסוג הציוד:
- RS485: חיבור T/R+, חיבור T/R- וחיבור GND.
- RS422: זוג שידור T/R+ ו-T/R-, זוג קליטה RXD+ ו-RXD- וחיבור GND.
- RS232 בסיסי: חיבור TX, חיבור RX וחיבור GND.
חשוב: יש לבצע את החיווט בהתאם לסימון המופיע על הטרמינל ובהתאם ל-Pinout של הציוד שאליו מתחברים.
שימושים נפוצים

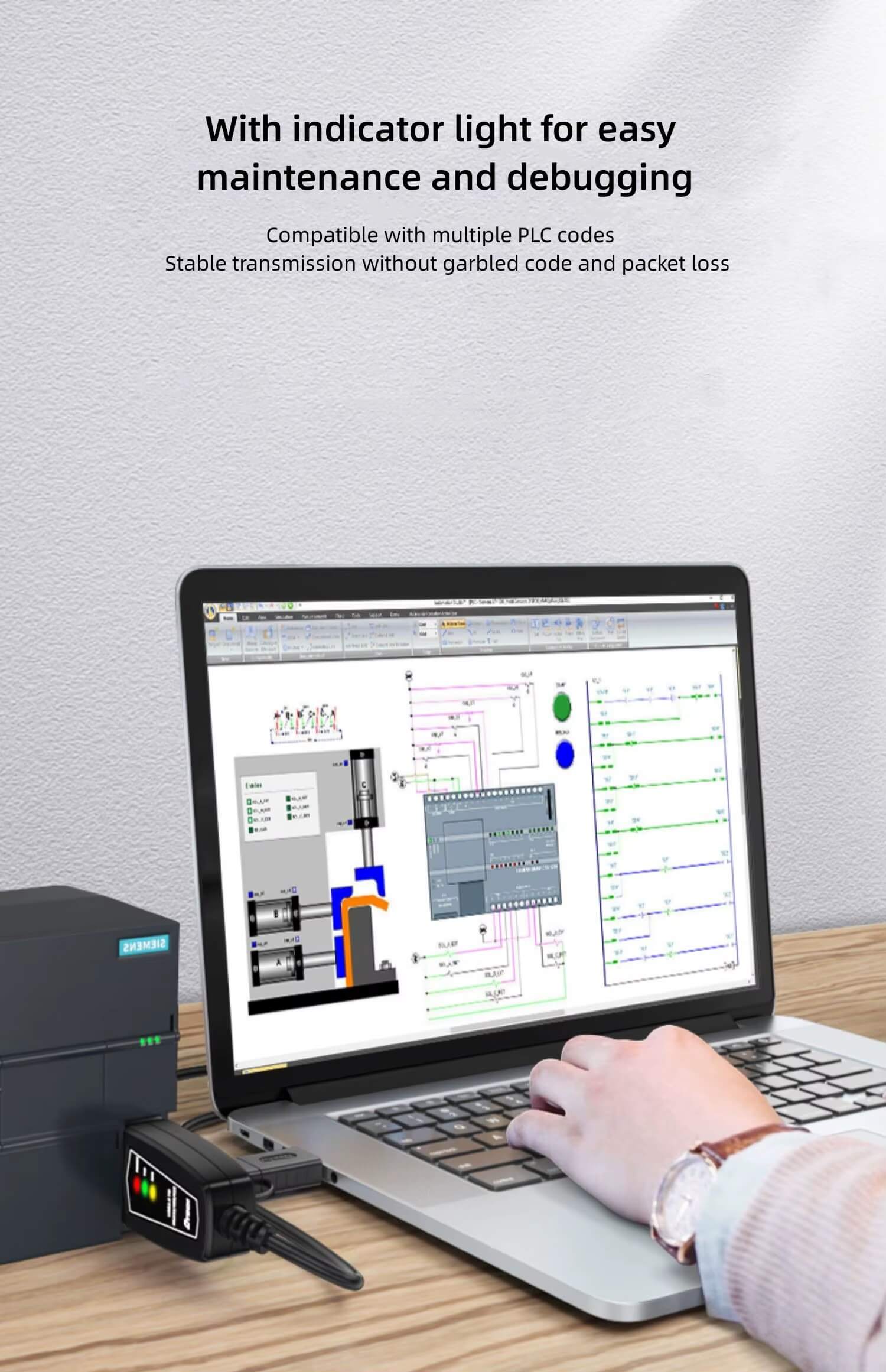

- חיבור בקרי PLC למחשב.
- מערכות אוטומציה ובקרה תעשייתית.
- ציוד HMI ומערכות SCADA.
- תכנות, הגדרה ואבחון של ציוד תעשייתי.
- משקלים אלקטרוניים ומערכות שקילה.
- קופות ומסופי שירות.
- ציוד מדידה ומכשור מעבדתי.
- מערכות בקרת כניסה וחניה.
- קוראי כרטיסים וברקוד.
- ממירים, בקרים וציוד תקשורת סריאלי.
- יישומי Modbus RTU, בהתאם לציוד ולתוכנה.
מה כלול בערכה?
- כבל מתאם DTECH IOT5068A באורך 1.5 מטר.
- מחבר USB-A מובנה.
- מתאם USB Type-C מובנה ומחובר לכבל.
- טרמינל הברגה נשלף לחיבור RS232 / RS422 / RS485.
שאלות נפוצות
אילו תקני תקשורת המתאם תומך בהם?
המתאם תומך בתקשורת RS232, RS422 ו-RS485. יש לבחור את החיבור והחיווט המתאימים לסוג הציוד שבו משתמשים.
האם ניתן לחבר את המתאם גם ל-USB-A וגם ל-USB-C?

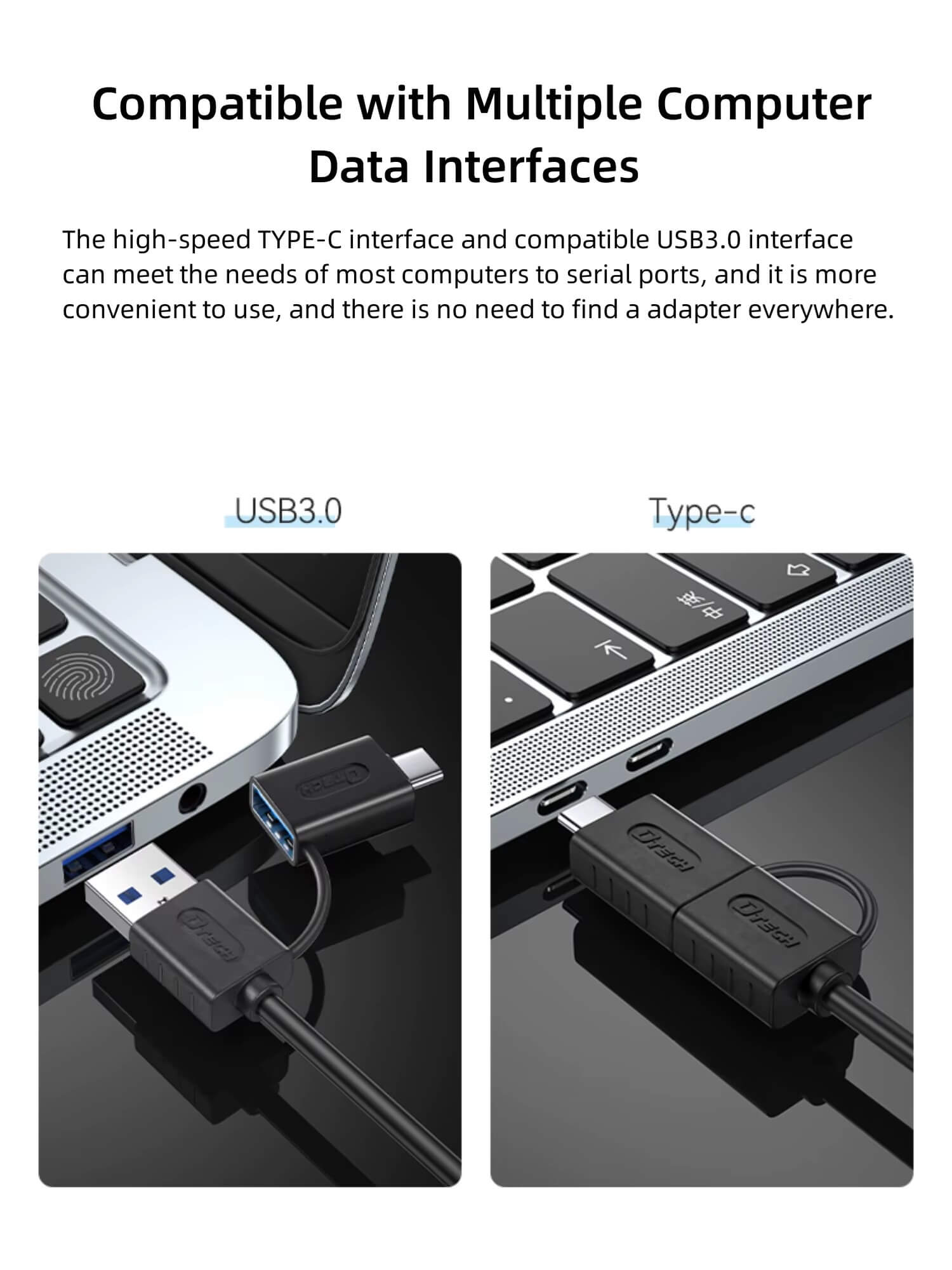

כן. המתאם כולל חיבור USB-A וכן מתאם USB Type-C המחובר לכבל, ולכן ניתן להשתמש בו עם מחשבים הכוללים כל אחד משני סוגי החיבורים.
האם אפשר להשתמש בשני חיבורי ה-USB בו-זמנית?
לא. יש לחבר למחשב רק אחד משני החיבורים, USB-A או USB Type-C, בהתאם ליציאה הזמינה במחשב.
איך מחברים ציוד RS232?
לחיבור RS232 מלא ניתן להשתמש במחבר DB9 הזכר. הטרמינל המצורף מאפשר גם גישה לאותות TX, RX ו-GND עבור ציוד הזקוק לתקשורת RS232 בסיסית בלבד.
איך מחברים ציוד RS485 או RS422?
יש לחבר את החוטים לטרמינל ההברגה בהתאם לסימוני RS485 או RS422 המופיעים עליו. יש לבדוק גם את שמות הקווים והקוטביות במסמכי הציוד המחובר, מכיוון שסימון A/B או +/− עשוי להשתנות בין יצרנים.
מה ההבדל בין RS485 ל-RS422?
RS485 עובד בדרך כלל בתצורת שני גידים ובמצב Half Duplex, כאשר אותו זוג מוליכים משמש לשידור ולקליטה. RS422 משתמש בדרך כלל בשני זוגות מוליכים נפרדים ומאפשר תקשורת Full Duplex.
מה היתרון של השליטה האוטומטית בכיוון התקשורת?
ב-RS485 יש לעבור בין מצב שידור למצב קליטה. המתאם מבצע את המעבר באופן אוטומטי באמצעות המעגל הפנימי, ללא צורך בג'אמפרים או בשליטה ידנית באמצעות אות RTS.
מהי מהירות התקשורת המרבית?
בחיבור RS232 המהירות הנתמכת היא עד 115200bps. בחיבורי RS422 ו-RS485 המהירות הנתמכת היא עד 3Mbps, בהתאם לציוד, לכבל, למרחק ולתנאי ההתקנה.
האם המתאם דורש ספק כוח חיצוני?
לא. המתאם מקבל את המתח הדרוש ישירות מחיבור ה-USB של המחשב.
מה מציינות נורות החיווי?
נורת Power מציינת שהמתאם מקבל מתח. נורת TXD מהבהבת בזמן שידור נתונים, ונורת RXD מהבהבת בזמן קבלת נתונים.
האם המתאם כולל הגנה מפני הפרעות ונחשולי מתח?
כן. המתאם כולל דיודות TVS המספקות הגנה מפני פריקות אלקטרוסטטיות ונחשולי מתח רגעיים. עם זאת, ההגנות המובנות אינן תחליף לבידוד גלווני או למגן נחשולים תעשייתי ייעודי בסביבה שבה קיימים הפרשי פוטנציאל משמעותיים או הפרעות חשמליות חריגות.
האם המתאם מבודד גלוונית?
לא מצוין כי המתאם כולל בידוד גלווני. במערכות שבהן נדרש בידוד בין המחשב לציוד התעשייתי יש לבחור ממיר מבודד ייעודי.
האם צריך להתקין דרייבר?
במערכות הפעלה רבות המתאם יזוהה באופן אוטומטי. אם הוא אינו מזוהה, יש להתקין את הדרייבר המתאים לשבב CP2102 של Silicon Labs ולאחר מכן לבדוק איזו יציאת COM הוקצתה למתאם במערכת ההפעלה.
האם המתאם מתאים ל-Modbus RTU?
כן, ניתן להשתמש בו ביישומי Modbus RTU המבוססים על RS232 או RS485, בתנאי שהתוכנה, קצב התקשורת, הכתובות, הקוטביות ושאר הגדרות הקו תואמים לציוד המחובר.
האם מחבר DB9 משמש גם ל-RS422 ול-RS485?
המתאם משתמש במחבר DB9 כנקודת החיבור לטרמינל הנשלף. לחיבור RS422 או RS485 מומלץ להשתמש בטרמינל המצורף ולבצע את החיווט בהתאם לסימונים.
